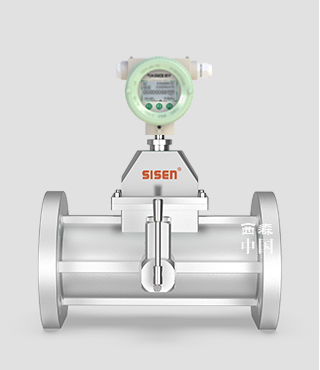

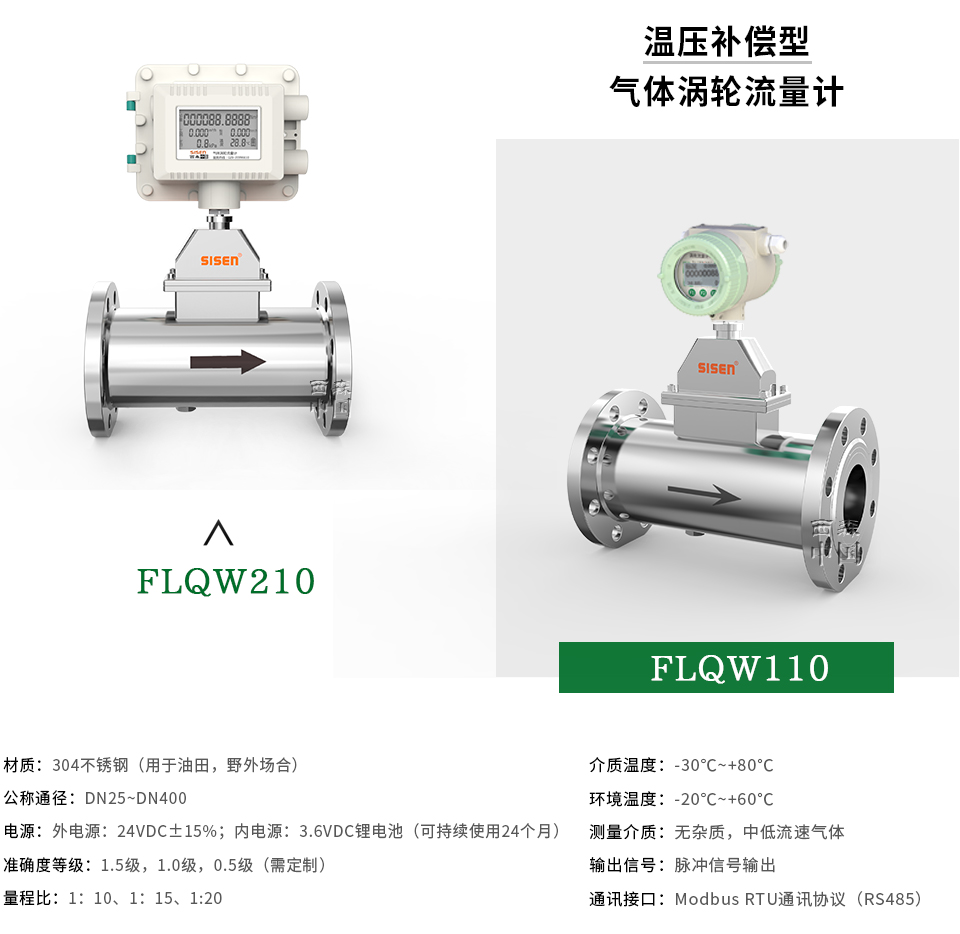

FLQW系列溫壓補償型氣體渦輪流量計

采用液晶漢字顯示，讀數直觀方便，可在同一界面直接顯示工作狀態下的體積流量、標準狀態下的體積流量、總量，以及介質壓力、溫度及電池用量等參數；
輸出信號多樣化，可根據客戶要求選擇兩線制(4~20)mA輸出、三線制脈沖輸出、當量輸出和RS485通訊；
具有卓越的非線性修正功能，大大提高儀表的線性；
具有軟件頻譜分析功能，提高了儀表抗干擾和抗震的能力；
超低功耗，采用雙供電模式，可用內電池供電，也可外接電源，一節干電池全性能工作可維持至少2年；
工作模式可自動切換，電池供電、兩線制、三線制；
自檢功能，有豐富的自檢信息；方便用戶檢修和調試。
具有獨立密碼設置，參數、總量清零和校準可設置不同級別的密碼，方便用戶管理
FLQW系列para1
采用液晶漢字顯示，讀數直觀方便，可在同一界面直接顯示工作狀態下的體積流量、標準狀態下的體積流量、總量，以及介質壓力、溫度及電池用量等參數；
輸出信號多樣化，可根據客戶要求選擇兩線制(4~20)mA輸出、三線制脈沖輸出、當量輸出和RS485通訊；
具有卓越的非線性修正功能，大大提高儀表的線性；
具有軟件頻譜分析功能，提高了儀表抗干擾和抗震的能力；
超低功耗，采用雙供電模式，可用內電池供電，也可外接電源，一節干電池全性能工作可維持至少2年；
工作模式可自動切換，電池供電、兩線制、三線制；
自檢功能，有豐富的自檢信息；方便用戶檢修和調試。
具有獨立密碼設置，參數、總量清零和校準可設置不同級別的密碼，方便用戶管理para120
FLQW系列溫壓補償型氣體渦輪流量計采用先進的超低功耗單片微機技術，智能化電路設計，集流量探頭、微處理器、壓力、溫度傳感器于一體,采取內置式組合,使結構更加緊湊，可直接測量流體的流量、壓力和溫度，采用液晶段碼式漢字顯示，讀數直觀方便，可直接顯示工作狀態下的體積流量、標準狀態下的體積流量、總量，以及介質壓力、溫度等參數，可輸出頻率脈沖、(4～20)mA模擬信號，并具有RS485接口。
溫壓補償型，內置溫度和壓力傳感器，讓測量更精準，中英文雙語言選擇，廣泛應用于石油、化工、電力、冶金等行業的氣體計量。 para3

FLQW系列溫壓補償型氣體渦輪流量計采用先進的超低功耗單片微機技術，智能化電路設計，集流量探頭、微處理器、壓力、溫度傳感器于一體,采取內置式組合,使結構更加緊湊，可直接測量流體的流量、壓力和溫度，采用液晶段碼式漢字顯示，讀數直觀方便，可直接顯示工作狀態下的體積流量、標準狀態下的體積流量、總量，以及介質壓力、溫度等參數，可輸出頻率脈沖、(4～20)mA模擬信號，并具有RS485接口。
溫壓補償型，內置溫度和壓力傳感器，讓測量更精準，中英文雙語言選擇，廣泛應用于石油、化工、電力、冶金等行業的氣體計量。

產品描述

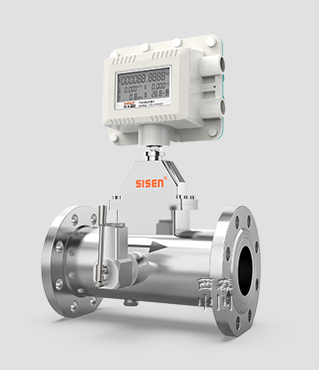

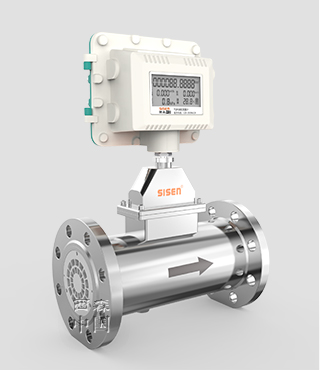

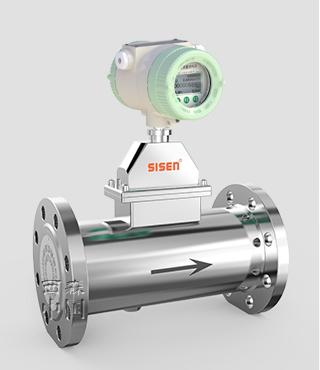

FLQW系列溫壓補償型氣體渦輪流量計-廠家

圖片關鍵詞

1、高精確度，一般可達±1.5%、±1.0%、±0.5%；

2、采用新型葉輪組，始動流量低、壓力損失小、抗振與抗脈動流性能好，不易腐蝕、可靠性好、使用壽命長；

3、設計有整流性能優良的整流器，前后直管段剛性需求降低；

4、超高量程比，最高可達1：20或更高；

5、采用新型微處理器與高性能的集成芯片，運算精度高，整機功能強大，性能優越；

6、按流量頻率信號，可將儀表系數最多分九段自動進行線性修正，可根據用戶需要提高儀表的計算精度；

7、流量計表頭可180度旋轉，安裝使用簡單方便；

8、重復性好，短期重復性可達0.05%R~0.2%R，正是由于具有良好的重復性，在貿易結算中是優先選用的流量計；

9、獨立式機芯設計，互換性好、維護方便；

10、獨特的機芯自潤滑系統，使得該產品在使用時可不保養或少保養；

11、采用低功耗設計，可用內電池供電，電池可連續使用2年以上（無背光），同時也可外接電源，專用液晶顯示屏（帶背光），讀數直觀方便，可同時顯示標況瞬時流量、工況瞬時流量、標況累積流量以及測量介質的溫度、壓力等參數；

12、采用進口儀表專用精密軸承，耐磨性好，穩定性高，同時提高了儀表的下限靈敏度，降低了始動流量；

13、具有實時數據存儲功能，或防止儀表突然掉電時數據丟失，在停電狀態下，下問她數據可永久性保存；

14、可靠的電磁兼容設計，抗干擾性能好，可靠性高，滿足JJG1037-2008標準的電磁兼容實驗要求。

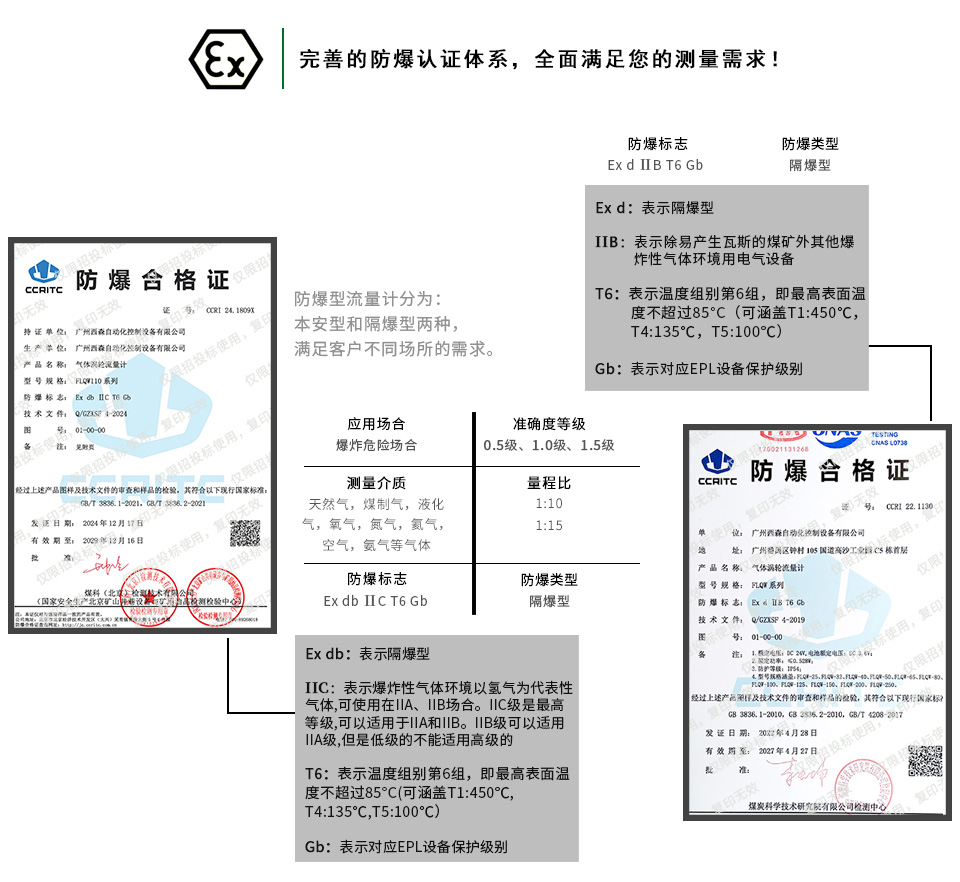

溫壓補償型氣體渦輪流量計防爆認證

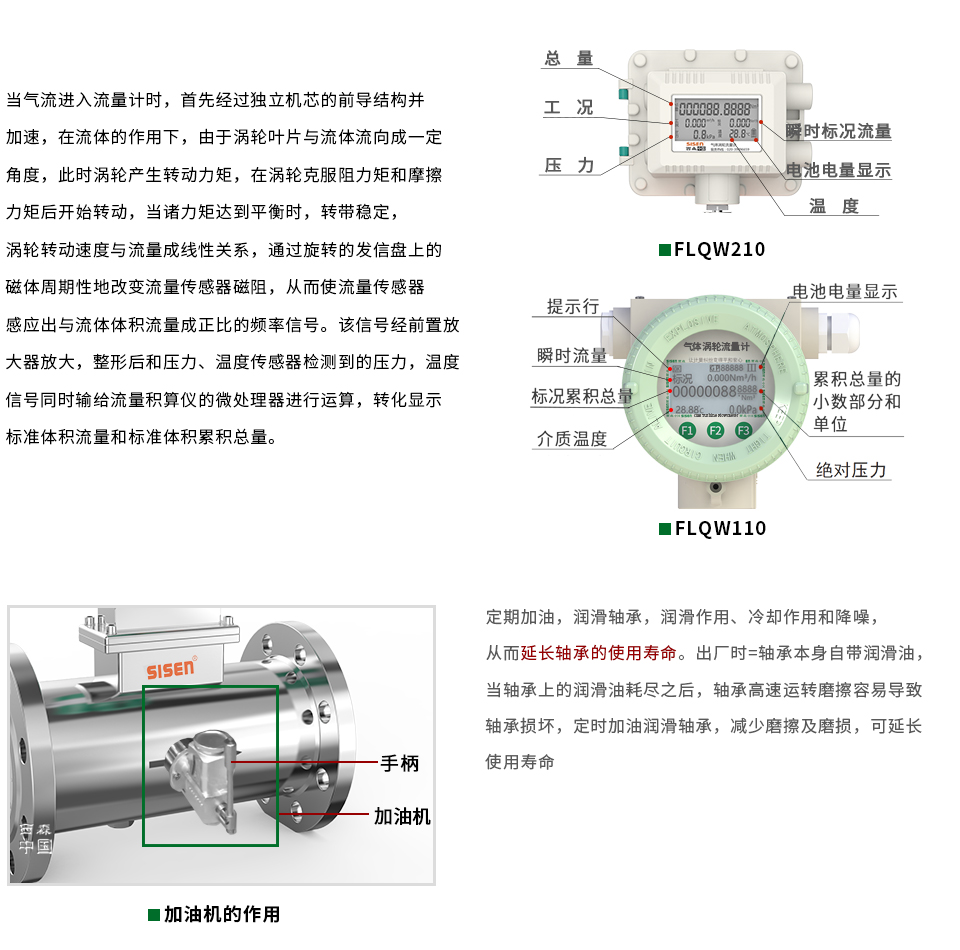

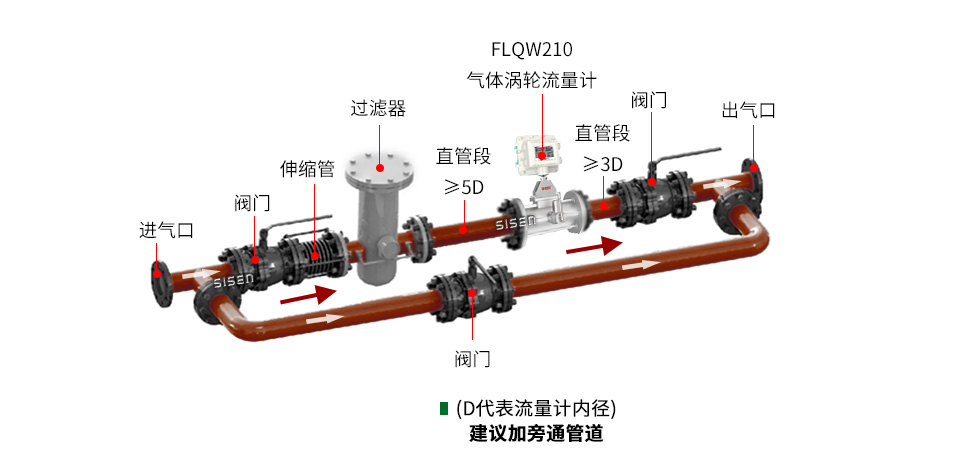

旋進旋渦流量計工作原理圖片關鍵詞

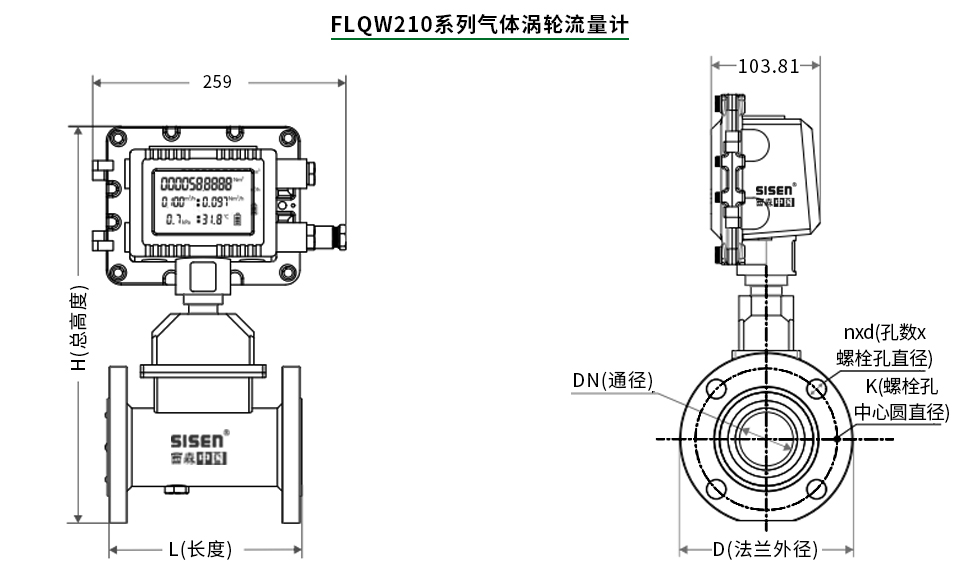

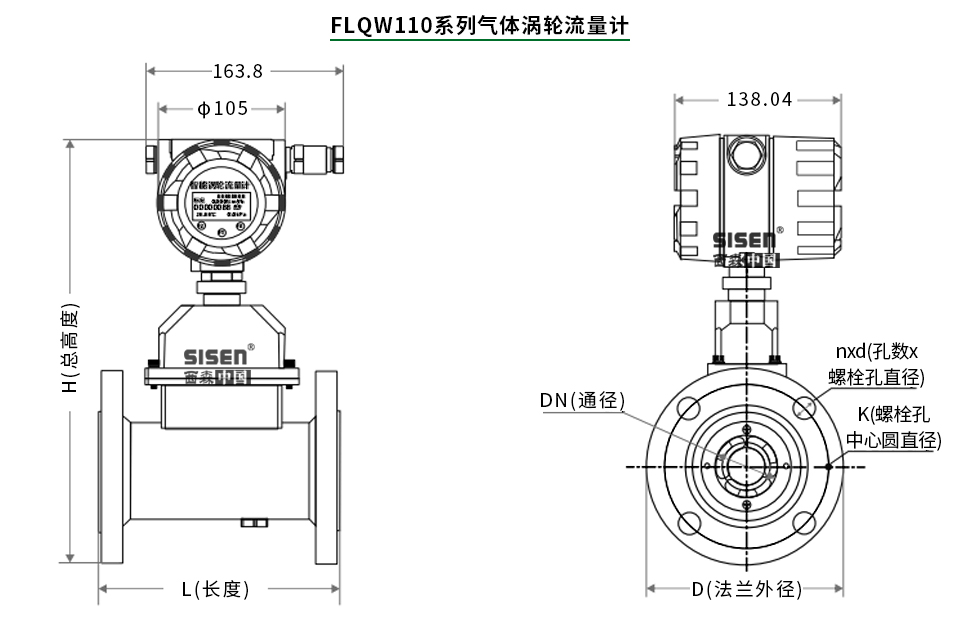

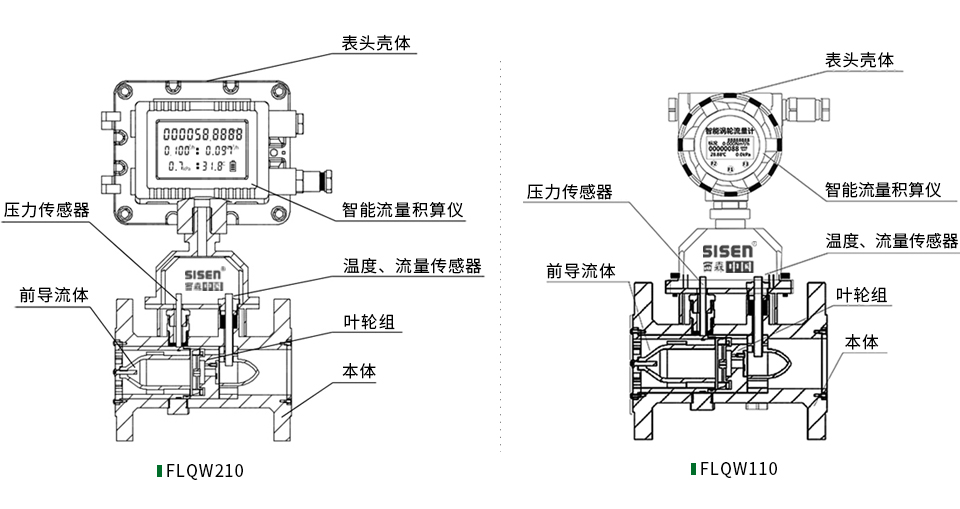

結構圖

溫壓補償型氣體渦輪流量計結構圖

圖片關鍵詞

公稱通徑	L（長度）不銹鋼本體	L（長度）鋁合金本體	D（法蘭外徑）	H（總高度）圓表頭型	K（螺栓孔中心圓直徑）	n（孔數）	d（螺栓孔直徑）	螺栓規格	耐壓等級（MPa）
25	200	無	115	360	85	4	φ14	M12×50	4.0
32	200	無	140	365	100	4	φ18	M16×55
40	200	無	150	370	110	4	φ18	M16×55
50	200	200	165	380	125	4	φ18	M16×60
65	200	無	185	390	145	4	φ18	M16×65	1.6
80	240	240	200	400	160	8	φ18	M16×70
100	300	300	220	410	180	8	φ18	M16×80
125	300	無	250	428	210	8	φ18	M16×80
150	300	450	285	445	240	8	φ22	M20×80
200	300	無	340	470	295	12	φ22	M20×90
250	375	無	405	500	355	12	φ26	M24×90
300	500	無	460	530	410	12	φ26	M24×100
350	500	無	520	560	470	16	φ26	M24×100
400	500	無	580	590	525	16	φ30	M27×100

公稱通徑	L（長度）（不銹鋼本體）	L（長度）（鋁合金本體）	D （法蘭外徑）	H（總高度）方表頭型	K（螺栓孔中心圓直徑）	n （孔數）	d（螺栓孔直徑）	螺栓規格	耐壓等級（MPa）
25	200	無	115	420	85	4	φ14	M12×50	4.0
32	200	無	140	425	100	4	φ18	M16×55
40	200	無	150	430	110	4	φ18	M16×55
50	200	200	165	440	125	4	φ18	M16×60
65	200	無	185	450	145	4	φ18	M16×65	1.6
80	240	240	200	460	160	8	φ18	M16×70
100	300	300	220	470	180	8	φ18	M16×80
125	300	無	250	488	210	8	φ18	M16×80
150	300	450	285	505	240	8	φ22	M20×80
200	300	無	340	530	295	12	φ22	M20×90
250	375	無	405	560	355	12	φ26	M24×90
300	500	無	460	590	410	12	φ26	M24×100
350	500	無	520	620	470	16	φ26	M24×100
400	500	無	580	650	525	16	φ30	M27×100

技術參數

執行標準	封閉管道中氣體流量的測量一渦輪流量傳感器（GB/T8940-2003）
檢定規程	渦輪流量計（JJG1037-2008）
被測介質	無雜質、中低流速氣體
公稱通徑	25、32、40、50、65、80、100、125、150、200、250、300、350、400
連接方式	法蘭連接
法蘭標準	GB/T9113-2000，可特制美標ANSI、日標JIS等
準確度等級	1.5級，1.0級，0.5級（需訂制）
量程比	1:10、1:15、1:20
使用條件	介質溫度	-30℃~+80℃	大氣壓力	86kPa~106kPa
	環境溫度	-20℃~+60℃	相對濕度	5%~90%

圖片關鍵詞

公稱通徑 DN（mm）	葉輪規格	流量范圍（m³/h）	壓損△Pmax （kPa）	公稱通徑 DN（mm）	葉輪規格	流量范圍（m³/h）	壓損△Pmax （kPa）
25	A	2.5~25	1.0	150
32	A	4~40	1.0		B	50~1000	1.0
32	B	5~50	1.2		C	80~1600	2.3
40	B	5~50	1.0	200
40	C	6~60	1.1		B	80~1600	0.9
50	A	6~65	0.6		C	125~2500	1.7
	B	10~100	0.9	250	A	80~1600	1.6
	C	10~160	2.0		B	130~2500	1.0
65					C	200~4000	2.0
65	B	13~250	1.1	300	A	130~2500	0.7
80					B	200~4000	1.0
	B	13~250	1.2		C	320~6500	2.0
	C	20~400	2.2	350	A	180~3400	0.9
100					B	270~5400	1.0
	B	20~400	1.3		C	440~8800	2.0
	C	32~650	2.5	400	A	230~4600	0.8
125	A	40~800	1.6		B	360~7200	1.0
125	A	40~800	1.6		C	570~11400	2.0
