FLVJ渦街流量計位置的選擇：

(1) 流量計可以安裝在室內或室外，

環境溫度-20～+55℃。

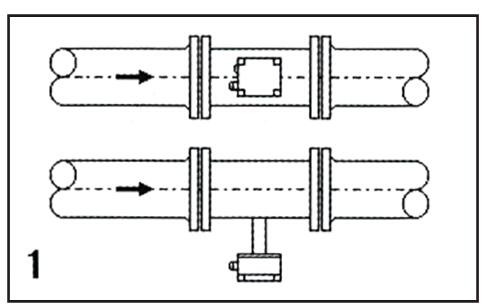

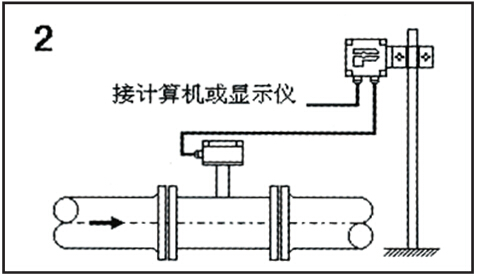

(2) 當測量介質溫度高于150℃時，表頭可水平或垂直向下安裝（見圖1），或選分體形式（同樣適用于高空、地下等惡劣環境）（見圖2），最大延長距離為10米。

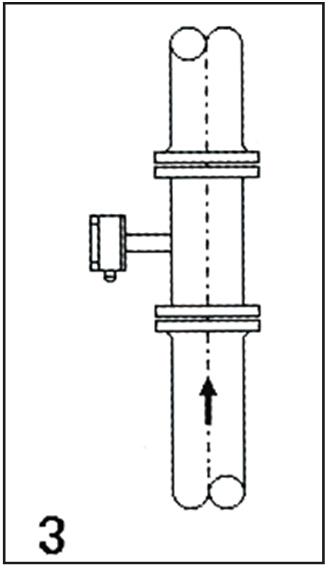

(3) 當測量介質為液體且流量計安裝于垂直或傾斜的管道時，液體流動方向應由下向上（見圖3）。

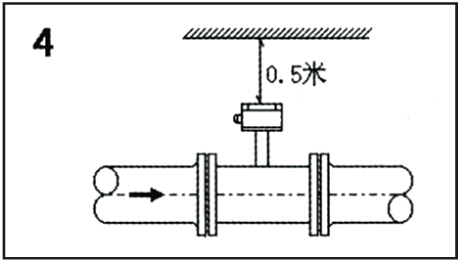

(4) 為便于調試、拆裝、現場維護流量計，表頭上方凈空間至少為0.5米(見圖4)，若不能保證，安裝時應調整安裝角度。

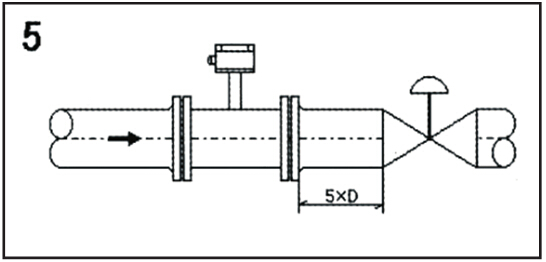

(5) 流量計上游應盡量避免安裝調節閥和半開閥，可以根據工藝要求在流量計下游5D之后安裝 (見圖5)。

(6) 信號傳輸距離：電流輸出信號最大傳輸距離500米，脈沖輸出信號最大傳輸距離1000米。

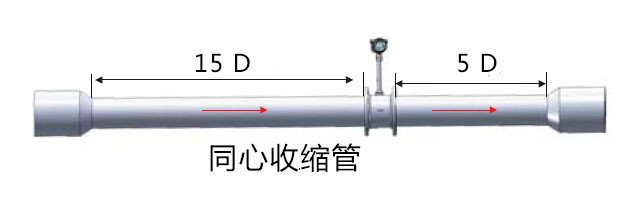

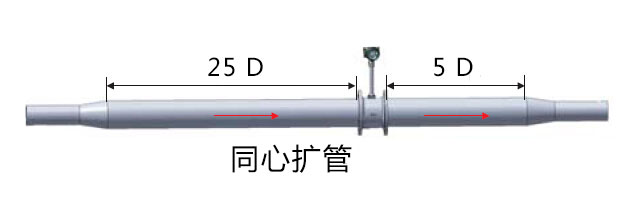

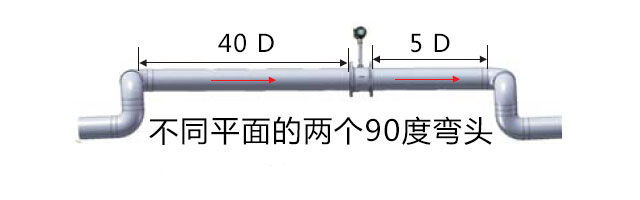

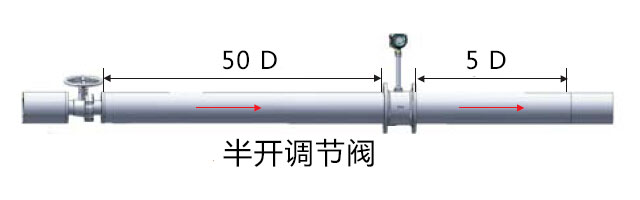

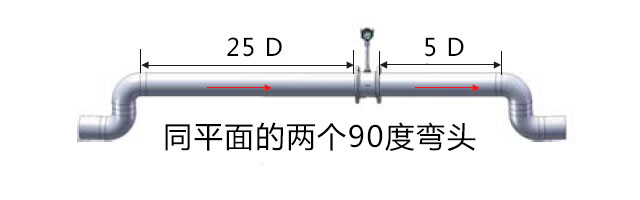

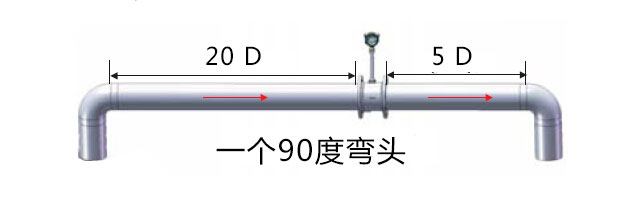

(7) 預留足夠的前后直管段，直管段預留尺寸參見下圖。

FLVJ渦街流量計安裝步驟：

D為表體通徑，M為裝配后總長度  步驟（見圖6）

(1) 在滿足直管段的前提下，截下一段直管，其長度為M-（20±4mm）；

(2) 將裝好的流量計（帶法蘭、螺栓）卡入管道缺口，對好流量計方向和角度；

(3) 在管道與法蘭接縫處電焊定位；

(4) 拆下螺栓，取下流量計，將法蘭焊好；

(5) 裝上密封墊片，重新裝上表體，上緊螺栓。

 安裝中應注意的問題：

(1) 注意表體上的流向標志箭頭，應該與介質流動方向一致；

(2) 流量計兩側的墊片內徑不能小于流量計表體內徑；

(3) 法蘭焊接時，須將流量計拆下，以避免焊接溫度過高損壞傳感器探頭。
